无线充电
无线充电是一种通过电磁感应或者无线电波传输能量的充电方式
无线充电是一种通过电磁感应或者无线电波传输能量的充电方式,可以为设备提供便捷、无需插线的充电体验。以下是一个常见的无线充电电路方案:

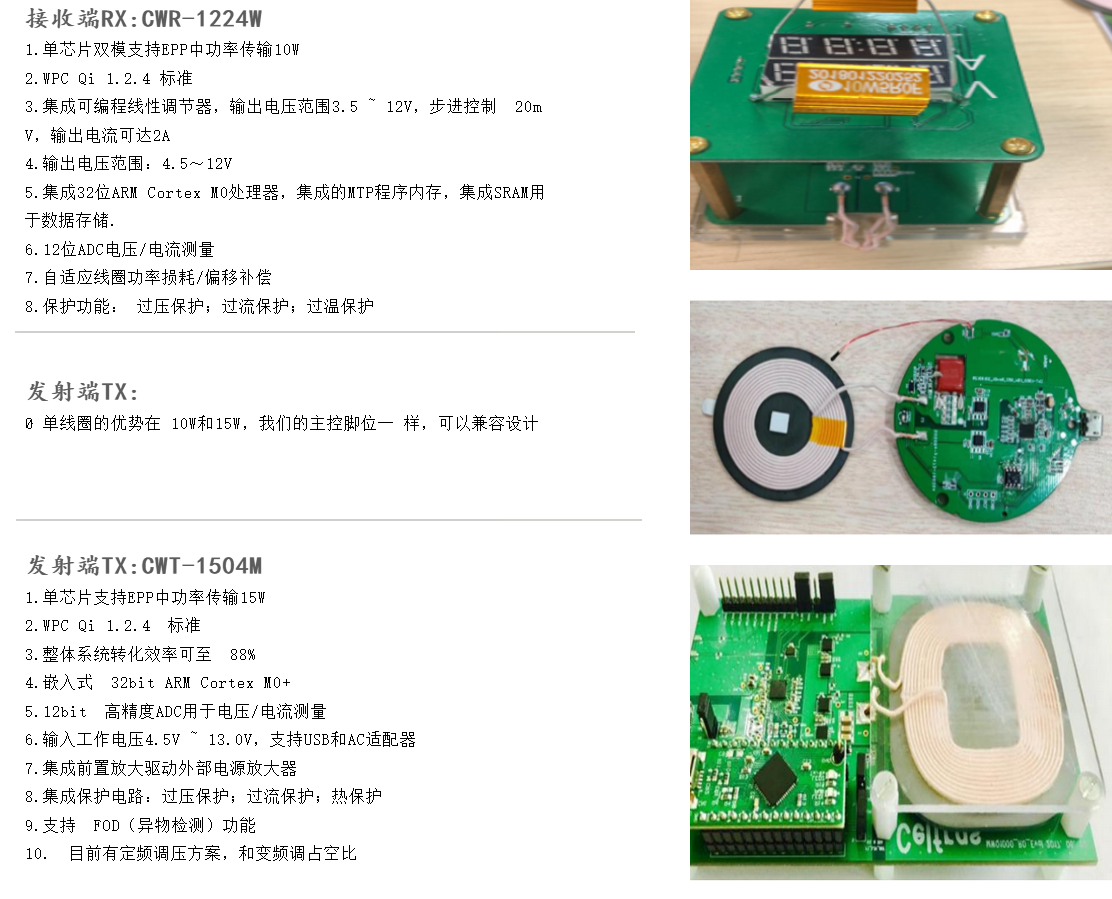

发射器(Transmitter):发射器是无线充电系统的一部分,负责将电能转换为无线能量传输。其主要组成部分包括:
电源:将电力从交流电源转换为适合无线充电系统的直流电源。
驱动电路:产生高频振荡信号,用于激励发射线圈产生电磁场。
发射线圈(Coil):通过传输电流产生电磁场,并将能量传输给接收器。
接收器(Receiver):接收器是无线充电系统的另一部分,负责接收来自发射器的无线能量,并将其转换为电能供给被充电设备。其主要组成部分包括:
接收线圈(Coil):接收电磁场中的能量,并将其转换为电流。
整流电路:将接收到的交变电流转换为直流电流,以供给被充电设备使用。
控制电路:监测充电状态和负载需求,控制充电过程和保护设备。
无线充电电路方案的设计需要考虑以下几个关键因素:
电源转换效率:无线能量传输过程中会有一定的能量损耗,需要尽量提高转换效率,以确保充电效果。
电磁场传输距离:发射器和接收器之间的传输距离也会影响能量传输效果,需要根据实际需求进行合理的设计。
安全性:无线充电系统应考虑过载保护、短路保护等安全机制,以避免意外情况发生。
